Čitalnike RD200-LF izdeluje priznani tajvanski proizvajalec strojne opreme Syris Technology Corporation.
Ta USB čitalnik deluje na frekvenci 125kHz in privzeto bere brezstične čipe kot simulator tipkovnice, podpira pa tudi možnost nastavitve, da bere na Virtualnih COM vratih.
Iz množice povprečnih 125 kHz čitalnikov izstopa z vsaj tremi lastnostmi:
- Dobro bere tudi majhne RFID oznake - na primer 125 kHz tage s premerom 15 mm,
- RFID oznake z večjo anteno, kot jo imajo naše kartice
EM4200, prebere na razdalji 8 cm
- Poleg čitalnika je priloženi CD s številnimi programskimi orodji, tako da imate veliko možnosti za prilagajanje načina delovanja in integracijo.
Podprti RFID transponderji in čipi
RFID čitalnik RD200-LF je odlična naprava za branje ID kode v 125kHz čipih tipa
EM4200,
TK4100, EM4102, EM4100 in kodiranih čipih
T5577.
Čitalnik je primeren za branje
RFID kartic,
obeskov,
nalepk,
oznak ali tagov in
zapestnic s čipi, ki delujejo na frekvenci 125 kHz.
Kljub temu, da čitalnik podpira branje 134,2 KHz čipov, nam ni uspelo prebrati čipov, ki se uporabljajo za identifikacijo živali z FDX-B in HDX modulacijo.
Možnosti nastavitve in orodja SDK za razvoj programske opreme

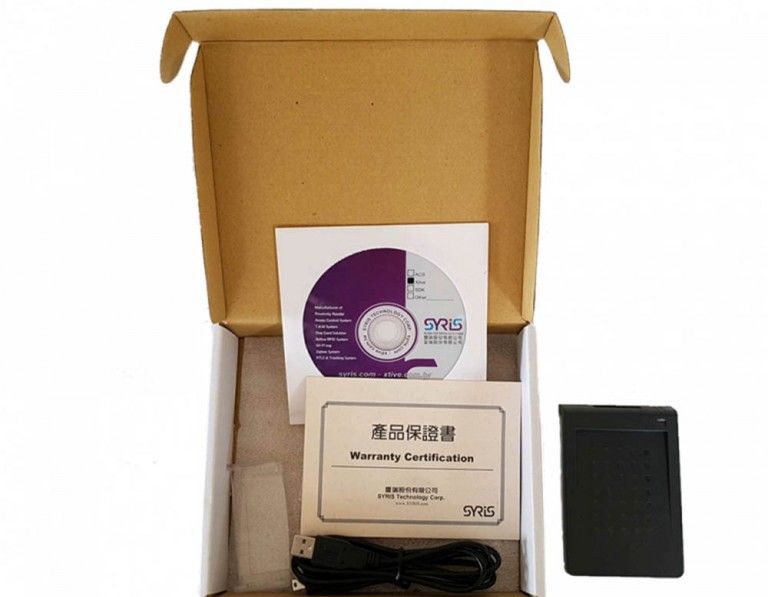

Čitalnik RD200 vključuje CD s številnimi uporabnimi orodji za nastavitev čitalnika in programsko opremo SDK.

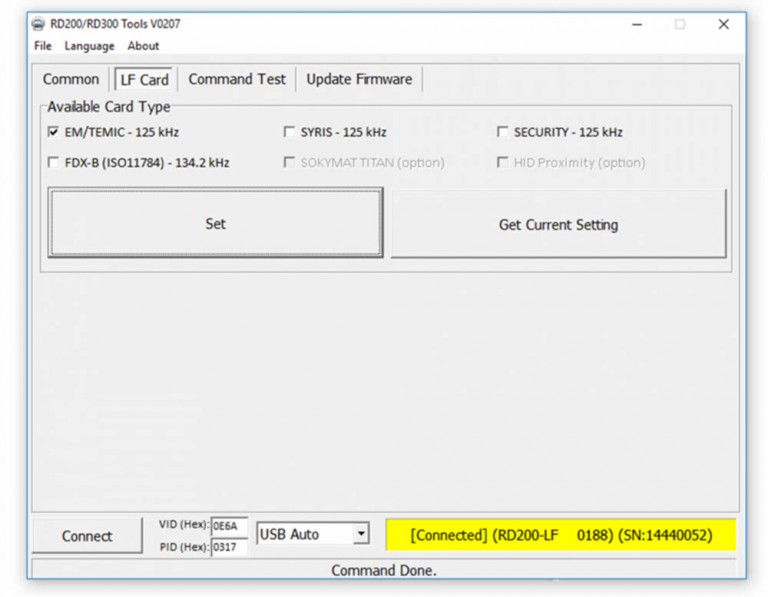

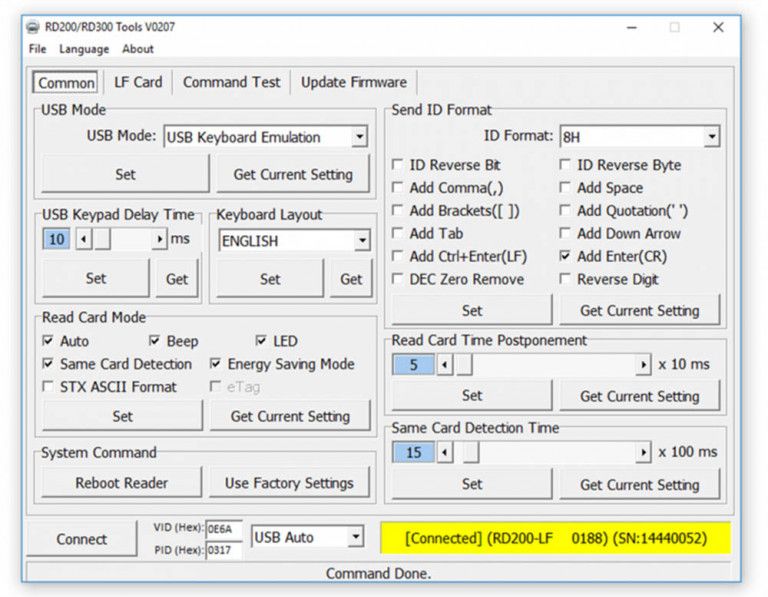

S programom RD100_RD200_RD300_Tools_V0271_20201204.exe lahko nastavite format prebrane ID kode čipa, upravljate brenčalo (ang. buzzer), dodate predpono ali pripono, ga nastavite kot “Virtual COM” čitalnik in številne druge nastavitve.
Privzeti način branja

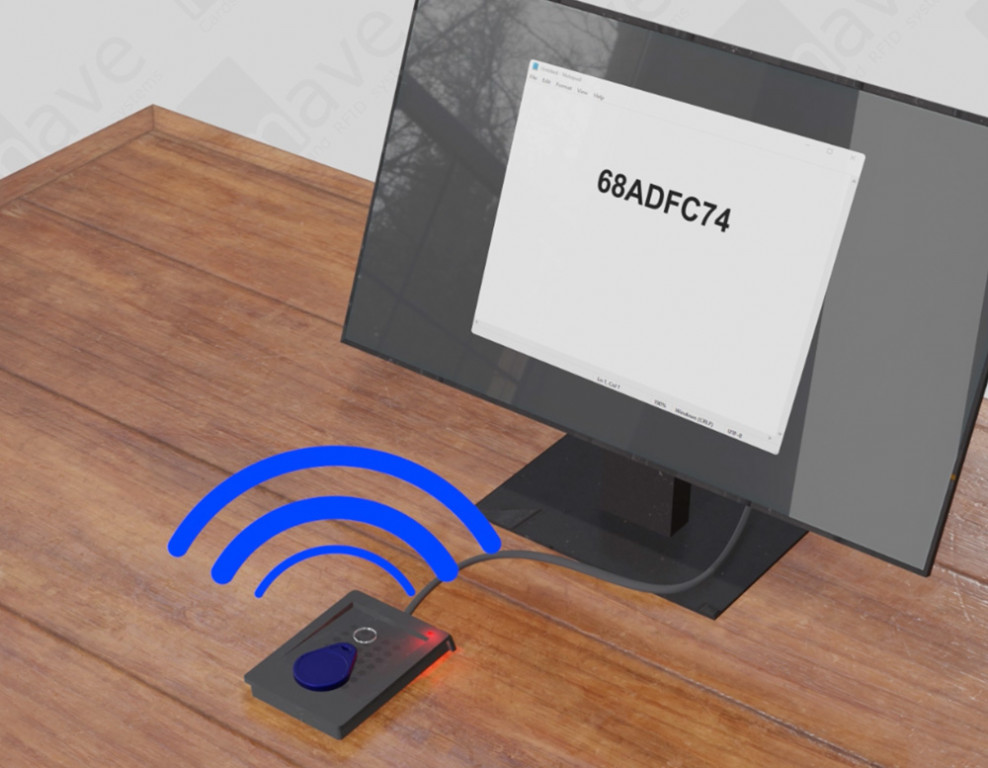

SYRIS RD200-LF je privzeto čitalnik, ki deluje kot simulator tipkovnice in prebere ID kodo čipa v formatu 8 HEX.

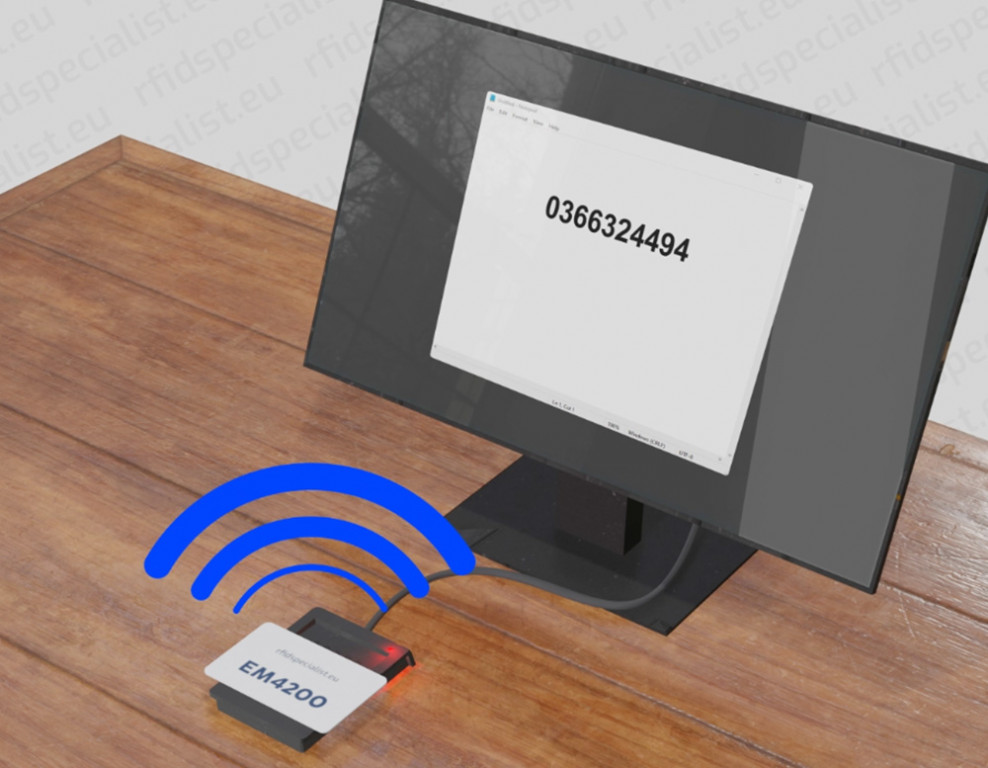

Priljubljena oblika branja pri drugih 125 kHz čitalnikih je 10-mestna koda v DEC formatu in če potrebujete tak izpis, lahko to enostavno nastavite tudi na čitalniku RD200-LF.
Poženite priloženi program RD100_RD200_RD300_Tools_V0271_20201204.exe, izberite format 8 HEX->10 DEC in pritisnite Set.
Čitalnik vsebuje funkcijo “Zaznavanje iste kartice” (Same Card Detection), in če pomotoma dvakrat prislonite isto kartico, v nastavljenem časovnem intervalu, je ne bo dvakrat prebral.
RD200-LF kot čitalnik, da dela kot Virtual COM čitalnik
Če želite nastaviti, da RD200-LF deluje kot čitalnik, ki bere ID na navideznih COM vratih (Virtual COM reader), morate uporabiti konfigurator in nadgraditi vdelano programsko opremo (firmware) z drugo iz priloženega CD-ja.
Ko deluje kot Virtual COM, prebere ID kodo čipa v osnovnem hexadecimalnem formatu in s konfiguratorjem je ni mogoče spremeniti v DEC format. Če potrebujete pretvorbo formata, morate format spremeniti na nivoju vaše aplikacije.
CD vsebuje orodja za razvoj programske opreme, vključno z API-jem, vzorčnimi kodami za BCB6, VB6, VB.NET in knjižnicami za VC, VB, BCB, DevC in C#.
Podprti operacijski sistemi
Čitalnik RD200-LF deluje tudi na operacijskih sistemih proizvajalca Apple in napravah z operacijskim sistemom Android, ampak konfigurator je zasnovan samo za delovanje na operacijskem sistemu Windows. Če čitalnik nastavite na osebnem računalniku, bo ohranil nastavitve tudi drugih napravah.

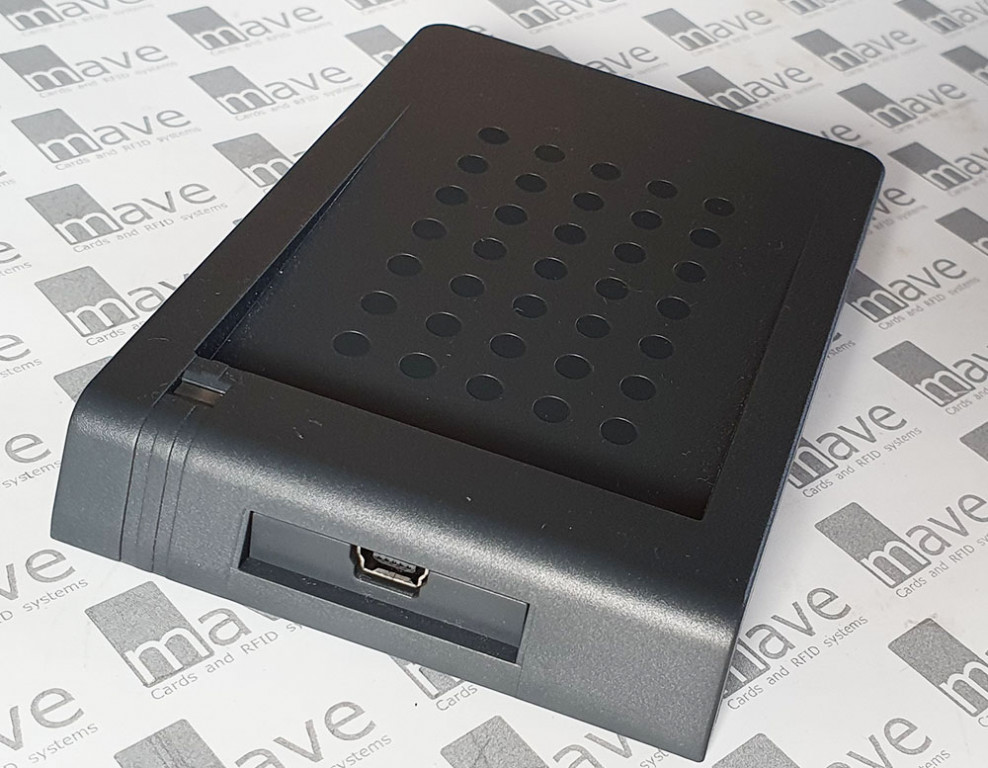

Priključek in ohišje čitalnika

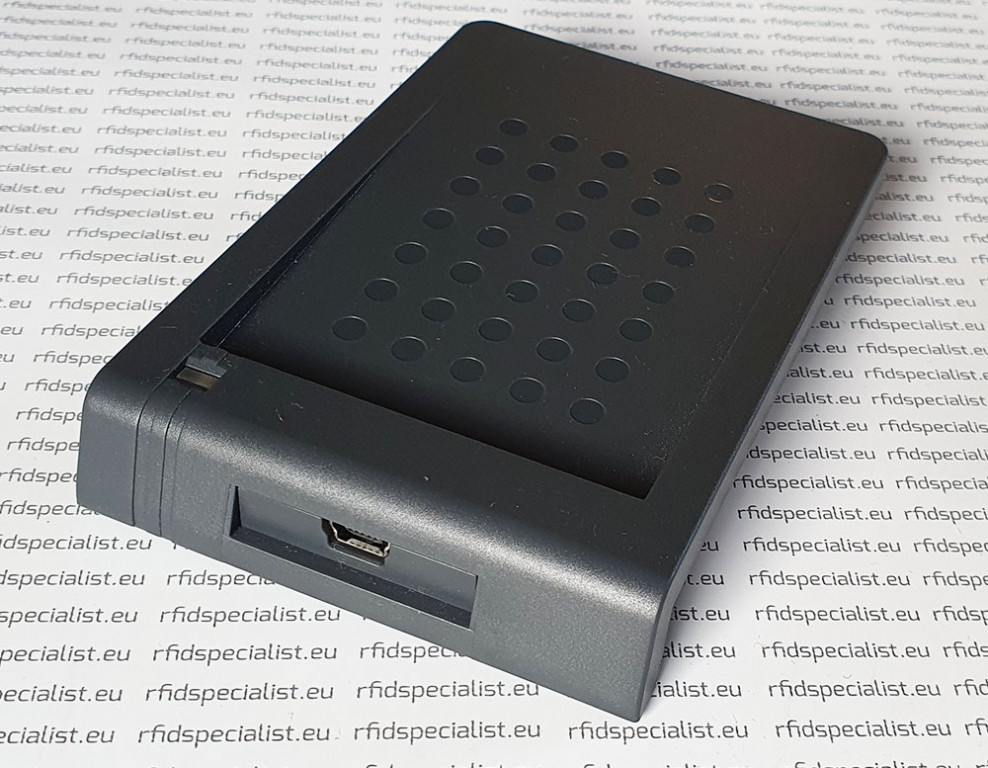

Čitalnik RD200-LF ima na ohišju priključek USB Mini-B in priložen 1,5 metra dolg kabel s standardnim priključkom USB-A na eni strani in USB Mini-B na drugi strani. Kabel je črne barve in ima zaščitni ovoj za zaščito pred elektromagnetnimi motnjami.
Ta čitalnik lahko uporabljate z osebnim računalnikom, prenosnikom, tabličnimi računalniki, in če uporabljate pretvornik USB-A v USB-C, ga lahko uporabljate tudi na tablicah ali mobilnih telefonih. Pretvornik ni priložen čitalniku.

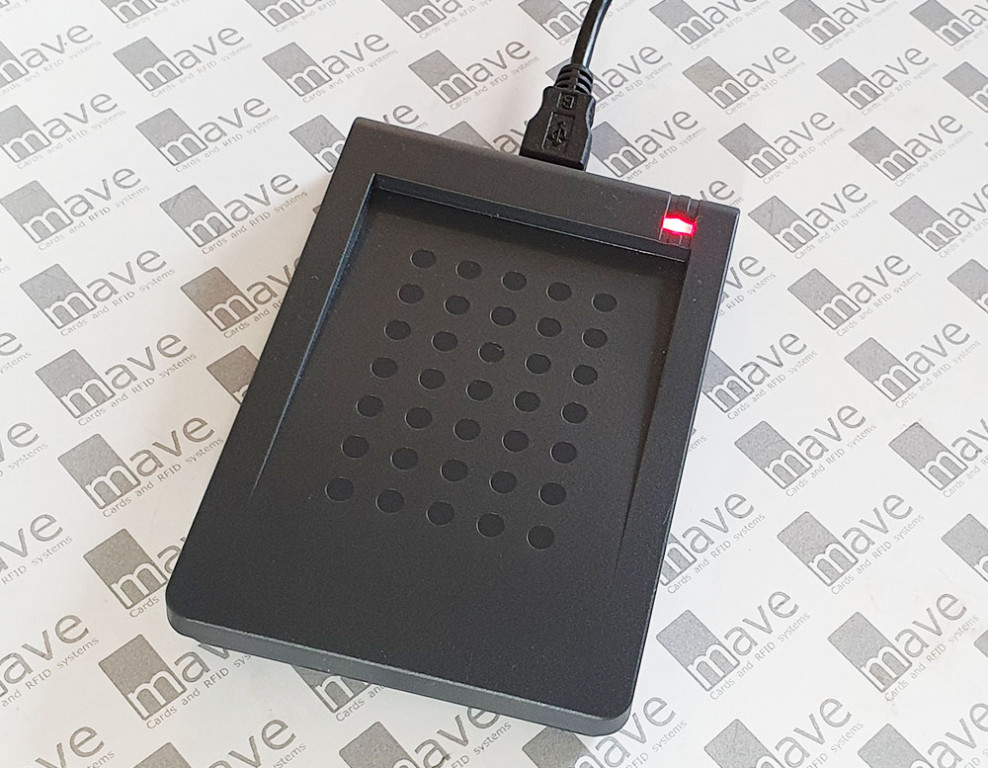

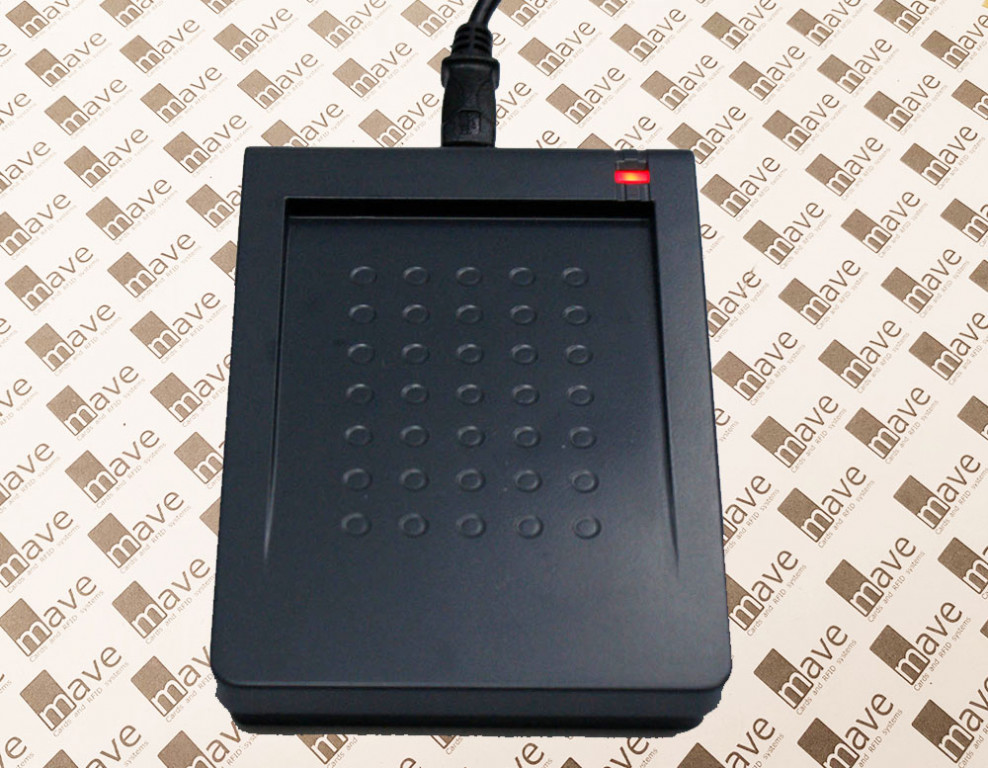

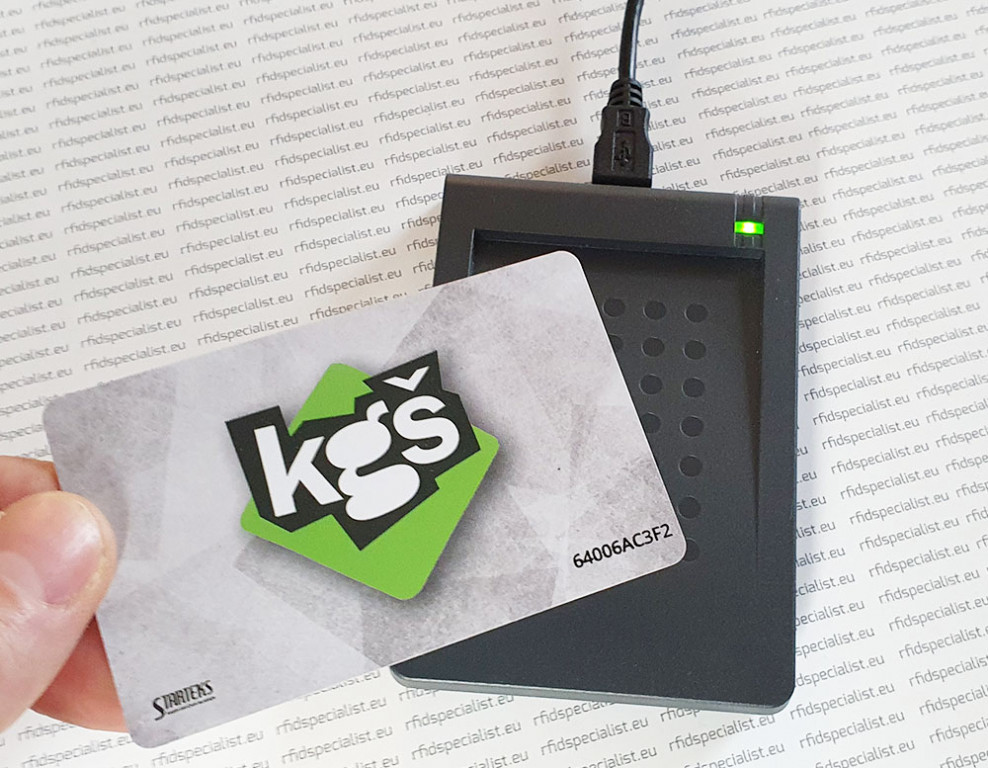

Ohišje je izdelano iz umetne mase, je kompaktno in lepo izdelano. Na hrbtni strani vsakega čitalnika je nalepka z imenom čitalnika in črtno kodo. V zgornjem desnem kotu je LED lučka, ki sveti rdeče, ko je čitalnik v stanju pripravljenosti, in sveti zeleno, ko uspešno prebere transponder.
Test delovanja
Čitalnik RD200-LF smo tudi sami preizkusili in izmerili razdalje branja za različne vrste 125kHz kartic, obeskov in drugih medijev iz naše ponudbe. To ni uradni test in je bil narejen z namenom, da dobite občutek kakšne razdalje branja lahko pričakujete z uporabo tega čitalnika.
Največjo razdaljo je dosegla kartica s čipom EM4200 in veliko anteno in le to smo prebrali na razdalji 8 cm. Plastični disk s premerom 15 mm in čipom TK4100, ki je naša najmanjša 125 kHz oznaka in je bil uspešno prebran na razdalji 3 cm.
Na razdaljo branja med oznako bližine in čitalnikom vpliva veliko različnih dejavnikov:
- Kakovost čitalnika in oznak
- Motnje kovinskih in elektromagnetnih signalov
- Razdalja, ki jo določijo proizvajalci čipov
- Velikost anten z oznako RFID.
Spodaj so izmerjene razdalje, pri katerih je čitalnik zaznal čip:
Čipi, ki niso bili uspešno prebrani ali niso podprti, so EM4450, EM4550, EM4305, čipi za označevanje živali in nekateri drugi 125 kHz čipi, ki jih kodirajo različni ponudniki zaklenjenih rešitev.
Čitalnik ni zasnovan za delo na kovinski površini in če položite čitalnik na kovinsko ohišje ne bo pravilno deloval. Za dobro delovanje čitalnika priporočamo, da ga namestite na plastiko, les ali drug ne prevoden material z debelino najmanj 1 cm ali več ali pa uporabite poseben zaščitni material.
Spodaj so izmerjene razdalje, pri katerih je čitalnik zaznal čip:
Nekatere pogoste uporabe čitalnikov RD200-LF so:
• identifikacija oseb za registracijo delovnega časa
• identifikacija oseb za potrebe sledenja ali obračunavanja storitev
• avtentikacija oseb za vstop v programske aplikacije
• avtentikacija osebe za upravljanje dostopa
• identifikacija blaga, sredstev in opreme
• brezkontaktna plačila

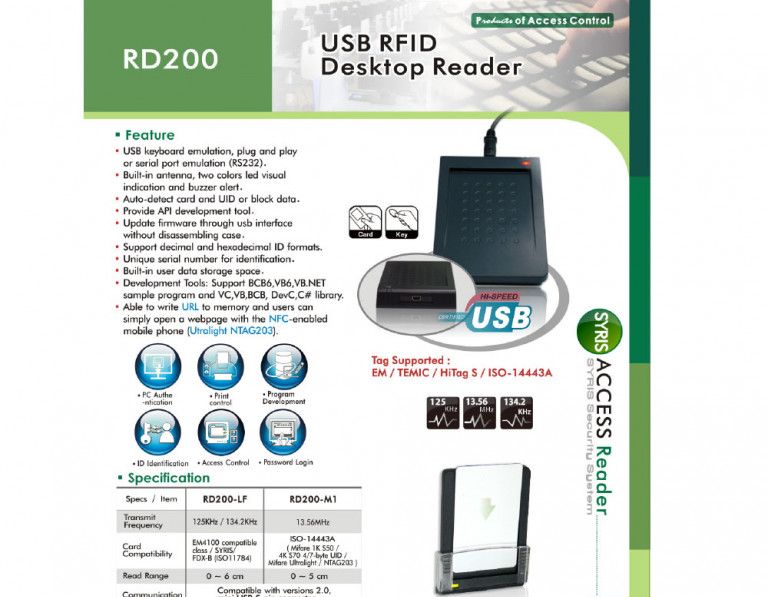

Tehnične specifikacije
Proizvajalec: Syris Technology Corp.
Ime produkta: RD200-LF
Delovna frekvenca: 125 kHz and 134,2 kHz
Vrsta čitalnika: namizni čitalnik
Razdalja branja: do 10 cm
Vmesnik: USB (priključek USB Mini-B na ohišju s priloženim kablom s standardnim priključkom USB-A na drugi strani)
Programska oprema: CD z orodji za konfigurator in SDK (API, podpora BCB6, VB6, vzorčni program VB.NET in knjižnica VC, VB, BCB, DevC, C#)
Vgrajena dvobarvna LED in zvočno opozorilo
Funkcija za nadgradnjo strojne programske opreme USB
Dimenzije čitalnika: 105 W x 72 H x 16 D (mm)
Dimenzije paketa: 200 W x 165 H x 37 D (mm)
Teža čitalnika: 99 g
Teža paketa: 194 g
Carinska oznaka HS: 8471 90 00 00
Temperatura delovanja: -20°C to 65°C ~ 95% RH
Temperatura shranjevanja: -30°C to 85°C ~ 95% RH
Napajanje: Standardno napajanje preko USB (5V 500mA)
