Syris RD200-U1 je namizni čitalnik za UHF brezkontaktne čipe, ki delujejo v frekvenčnem območju 860-960 MHz, in je v skladu s svetovnim standardom EPC Gen2 ISO/IEC 18000-6C. To je USB naprava »plug-and-play«, kar pomeni, da vam ni potrebno namestiti gonilnikov. Privzeto deluje kot simulator tipkovnice in prikaže ID kodo čipa na računalniškem zaslonu (znotraj Excel tabele, beležnice, spletne strani, vnosnega polja aplikacije, itd.). Privzeti format branja je 24 HEX (primer: E2806894000040064121091F).
Namestitvene možnosti in SDK programska orodja

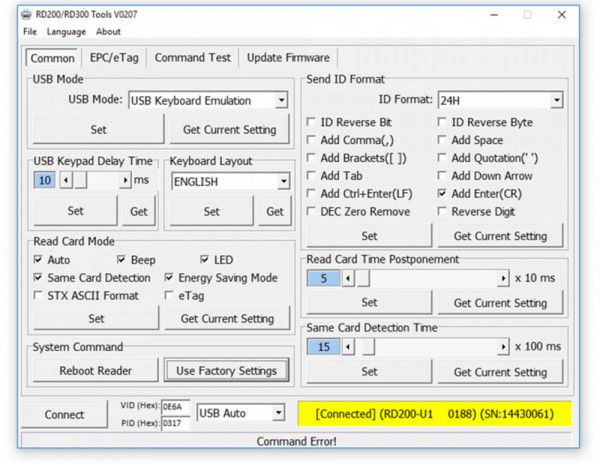

Z namestitveno aplikacijo lahko nastavite format prebrane ID kode na več kot 50 različnih načinov, upravljate piskač, dodajate prefix ali postfix, vklopite kot 'Virtual COM' ali 'AutoRead' način, kodirate čipe itd.
Bralno moč lahko nastavite od -2 do 18 dbm. Manjša moč branja pomeni krajšo razdaljo branja. Prilagoditi je mogoče tudi frekvenčno območje za določeno geografsko območje.
Če želite prebrati ID čip na navideznih COM (Virtual COM), lahko to preprosto spremenite s priloženo programsko opremo čitalnika in jo nastavite na ta način. Obstaja še ena možnost za nastavitev načina delovanja čitalnika, t.i. "AutoRead", kjer čitalnik samodejno prebere podatke iz pomnilnika RFID oznak in jih prikaže na zaslonu. V bistvu deluje kot simulator tipkovnice za shranjene podatke v pomnilniku oznake. Pri kodiranju čipa lahko izberete svoj ključ, tako da shranjeni podatki ne bodo berljivi za javne ali nepooblaščene uporabnike. Če želite prebrati šifrirano vsebino, morate uporabiti isti ključ tudi na čitalniku. To se naredi z orodji za nastavitev in ko je enkrat nastavljen, lahko čitalnik uporabljate v katerikoli napravi.
Ko čitalnik deluje na Virtualni COM način, izpiše UID kodo v osnovnem formatu HEX, ki je ni možno spremeniti z orodji za nastavitev. Spremeniti jo morate naknadno, kar običajno zahteva nekaj programiranja.
Če na čitalnik v kratkem času dvakrat postavite isto oznako, bo oznako prebral le enkrat, ker ima funkcijo »Zaznava iste kartice«, kar pomeni, da iste kartice v določenem časovnem obdobju ne bo prebral dvakrat.
CD vsebuje orodja za konfiguracijo programske opreme, vključno z API-jem, vzorce programskih kod za BCB6, VB6, VB.NET in knjižnice za VC, VB, BCB, DevC in C#.
RD200-U1 deluje na Applovih računalnikih in napravah z operacijskim sistemom Android, čeprav je konfigurator namenjen samo osebnim računalnikom. Če čitalnik namestite na osebnem računalniku, bo ohranil nastavitve tudi v drugih računalnikih Apple in ostalih platformah.
Podprti transponderji in vrste čipov
Syris RD200-U1 je primeren za različne vrste pasivnih RFID transponderjev oz. medijev, ki delujejo na frekvencah 860–960 MHz in vsebujejo čip EPC Gen 2, kot so EM4425, Alien Higgs-3, UCODE®, Impinj Monza in drugi.
Podpira različne oblike UHF transponderjev z brezstičnimi čipi kot so: nalepke, oznake, obeski, zapestnice, … Ta čitalnik ni namenjen oznakam z manjšimi antenami od 20 mm, ker jih ne prebere.
Povezljivost čitalnika in ohišje
RD200-U1 ima na ohišju USB Mini-B priključek, zraven pa dobite črn kabel, ki je dolg 1,5 m in ima na drugi strani standardni USB-C priključek. Kabel je zaščiten pred elektromagnetnimi motnjami.
Čitalnik Syris RD200-U1 lahko uporabljate na osebnih, prenosnih in tabličnih računalnikih, s priključkom USB-A. Če ga želite uporabljati na tabličnih računalnikih ali mobilnih telefonih s priključkom USB-C, morate uporabiti pretvornik USB-A do USB-C ali poseben USB kabel. Pretvornik ni priložen.
Ohišje je kompaktno in kakovostno izdelano. Na hrbtni strani vsakega čitalnika se nahaja oznaka z nazivom čitalnika in s črtno kodo. V zgornjem desnem kotu je LED lučka, ki sveti rdeče, ko je čitalnik v stanju pripravljenosti, in se pretvori v zeleno, ko čitalnik uspešno prebere medij.
Primeri uporabe čitalnika Syris RD200-U1
Čitalnik se običajno uporablja za identifikacijo uporabnikov za registracijo delovnega časa in ostale poslovne aplikacije, sledenju blaga, sredstev in opreme, na parkiriščih itd.
Čitalnik ni zasnovan za uporabo na kovinskih površinah. Magnetni tokovi čitalnika sprožijo vrtinčne tokove znotraj podlage in povzročijo slabo delovanje čitalnika ali da sploh ne deluje.
Če želite zagotoviti, da bo čitalnik dobro deloval, priporočamo, da ga namestite na plastiko, les ali drug neprevoden material debeline vsaj 1 cm ali več, ali uporabite poseben zaščitni material za delovanje v bližini kovine.
Preizkus razdalje branja čitalnika
Na razdaljo branja med UHF oznako in čitalnikom vplivajo številni različni dejavniki, na primer velikost anten in kakovost transponderjev, kovinskih in elektromagnetnih signalov itd.
Testirali smo čitalnik RD200-U1 in izmerili razdalje branja za različne vrste UHF oznak iz naše ponudbe. To ni uradni preizkus, saj so rezultati zgolj informativne narave, da si lahko predstavljate, katere razdalje branja lahko pričakujete.
Preizkus je pokazal, da lahko bere UHF kartice in oznake na razdalji več kot 1 meter (z največjo močjo branja 18 dbm). Na tej razdalji je včasih za branje potreboval več časa (približno 1 sekundo) in je na manjših razdaljah deloval bolje. Ko smo UHF kartico dlje časa postavili na čitalnik, jo je prebral le enkrat. Ko smo bralno moč nastavili na minimum (-2 dbm), je bila razdalja branja 14 centimetrov. Sistemi UHF so lahko občutljivi na orientacijo kartice glede na čitalnik. Najbolje bi delovalo, če bi kartico postavili vzporedno s čitalnikom. Preizkusili smo, kako deluje čitalnik, če kartica ni 100% vzporedna. Kljub temu je delovalo dobro, tudi če smo kartico položili pravokotno na čitalnik. Nekoliko smo bili presenečeni, da je včasih čitalnik potreboval več časa za branje kartice. Priporočamo, da ga dobro preizkusite, preden ga uporabite za avtomatizirane procese. Opazili smo, da je bralna razdalja za manjše oznake krajša, oznak manjših od 20 mm, pa sploh ni uspel prebrati. Zato pred večjim naročilom majhnih oznak priporočamo, da preizkusite njihovo delovanje s čitalnikom.
Spodaj so navedene razdalje, izmerjene pri preizkusu:
Tehnična specifikacija
Proizvajalec: Syris Technology Corp.
Naziv: RD200-U1
Frekvenca delovanja: 860 do 960 MHz
Vrsta čitalnika: namizni čitalnik
Razdalja branja: do 1 metra
RF protokol: EPC razreda 1 Gen2 in ISO/IEC 18000-6C
Vmesnik: USB
Programska oprema: CD z orodji za konfiguracijo in SDK (API, vzorci programskih kod za BCB6, VB6, VB.NET in knjižnica za VC, VB, BCB, DevC, C#.)
Vgrajena dvobarvna LED lučka in opozorilni signal.
USB vmesnik za nadgradnjo strojne programske opreme.
Dimenzije čitalnika: 105 x 72 x 16 mm (V/Š/D)
Dimenzije paketa: 200 x 165 x 37 mm (V/Š/D)
Teža čitalnika: 73 g
Teža paketa: 215 g
Carinska oznaka HS: 8471 90 00 00
Delovna temperatura in vlaga: -20°C do 65°C ~ 95% RV
Temperatura skladiščenja in vlaga: -30°C do 85°C ~ 95% RV
Napajanje: Standardno napajanje USB - 5V 500mA
Če potrebujete večje število čitalnikov ali izdelavo po meri, se obrnite na nas. Pošljite e-mail na naslov info@mave.si ali nas pokličite na številko 041 884 124 in z veseljem vam bomo pomagali.
